Электрический тёплый пол своими руками: устройство, схема, технология укладки

Домашний электрик

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

Электрический тёплый пол своими руками: устройство, схема, технология укладки

Тепло и комфортно. Пожалуй, это самое важное в каждом доме. Только представьте: на улице мороз, а вы ходите по квартире босиком. Дети играют на полу без риска простудиться. А плитка в ванной комнате уже не кажется ледяной – как приятно вставать на нее, выходя из душа. Что для этого нужно? Теплый пол!

floors

Что представляет собой этот источник тепла? Водяную или электрическую систему, уложенную под напольное покрытие. Тепло передается полу и находящемуся над ним воздуху, а затем по принципу конвекции поднимается кверху. Таким образом, система становится самостоятельным источником тепла, равномерно обогревающим всю площадь помещения. Это гораздо эффективнее, чем отопительные приборы, которые по большей части осуществляют локальный обогрев.

Сегодня система теплых полов используется в квартирах, частных домах, оздоровительных центрах, салонах красоты и т.д. Технология применяется и на улице, например, для подогрева тротуара или крыльца, чтобы предотвратить образование наледи. В зависимости от места и условий эксплуатации можно подобрать оптимальный тип системы теплых полов. К примеру, в домах с автономным отоплением уместен монтаж водяной системы. Это экономично с точки зрения ресурсов – теплоноситель будет нагреваться от котла, который, к примеру, работает на газу (расходовать киловатты электроэнергии не придется). Собственный котел легче контролировать, отслеживать качество теплоносителя, давление в системе и прочие нюансы. Что касается зданий с центральной системой отопления, пользователи предпочитают электрический теплый пол. Его монтаж не связан с внедрением дополнительных компонентов в отопительную систему. И что самое главное – обогревом вы будете управлять сами! То есть устанавливать комфортную для себя температуру независимо от отопительного сезона. Даже летом или осенью, как только чуть похолодает, вы сможете включить свой собственный источник тепла. Но стоит принять во внимание тот факт, что в плане потребления энергоресурсов электрический теплый пол обойдется дороже, чем водяной.

Итак, вы решили сделать теплый пол. С чего начать? В чем особенности монтажа водяной и электрической системы? Что необходимо купить? И самое главное – как сделать все правильно? Ответы – в нашем подробном руководстве.

Важно! Монтаж теплого пола лучше проводить во время замены напольного покрытия или при заливке стяжки в новом здании. Специально разбирать хороший пол, чтобы уложить под покрытие нагревательные элементы, не настолько целесообразно, как проведение этих работ во время запланированного ремонта.

Electric

Содержание

  1. Что вам понадобится?
  2. Укладка водяного теплого пола
  3. Монтаж электрического теплого пола
  4. Видео по теме
  5. Интересные статьи

1. Что вам понадобится?

Для водяного теплого пола

  • Трубы
  • Коллектор
  • Демпфирующая лента и пленка для гидроизоляции
  • Теплоизоляционный материал (пенополистирол, минеральная вата и др.)
  • Армированная сетка и подставки для нее
  • Проволока или хомуты

Для электрического теплого пола

  • Нагревательные элементы – кабель или маты
  • Теплоизоляционный материал (пробка)
  • Тепловыравнивающий материал (фольга)
  • Терморегулятор
  • Датчик температуры
  • Гофротруба
  • Электропровод

2. Укладка водяного теплого пола

Если вы выбрали этот вариант, заранее узнайте, что собой представляет такая система. Для наглядности прилагаем примерную схему, работающую от котла. Как строится процесс? Горячая вода посредством насоса поступает в коллектор и затем проходит по трубам, уложенным на пол. Остывая, она идет обратно в котел через выходной узел коллектора. Расширительный бак в этой схеме необходим для компенсации избыточного давления в закрытой системе, по которой циркулирует жидкость.

Примерная схема теплого пола в автономной системе отопления

pol

Подготовка основания

Трубы должны укладываться на ровную поверхность, подготовленную специальным образом. Чтобы отдаваемое водой тепло не уходило через пол и стыки на улицу, необходимо позаботиться об изоляции. Сначала рекомендуется сделать гидроизоляцию, уложив по периметру помещения демпфирующую ленту. Все основание полностью можно залить специальным гидроизоляционным составом или устелить пленкой. Сверху укладывается слой теплоизоляции – наиболее распространенными материалами являются пенопласт или минеральная вата.

Создание основы для крепления труб

Трубы будут не просто лежать на полу – их необходимо зафиксировать в том положении, в котором они выкладываются по выбранной схеме (о ней расскажем ниже). Для этого настилается армированная сетка. Размер ячеек может быть, к примеру, 10х10 см. Она кладется не на теплоизоляцию – следует подложить под нее специальные подставки, можно, кстати, сделать их из обрезков гипсокартона, древесины и пр. Получается решетка, на которой будут фиксироваться трубы.

Запомните! Монтаж водяного пола не делают под сантехническими приборами. Для ванной и туалета необходима предварительная разметка, чтобы обойти места установки сантехники. Следовательно, армированную сетку на эти участки тоже не укладывают.

Укладка труб

Для укладки теплого пола используют трубы из металлопластика или сшитого полиэтилена. При планировании системы необходимо учесть, что максимально допустимая длина трубы не должна превышать 100 м. Как показывает практика, такой длины хватает примерно на 20 кв. м. На каждый отдельный участок, например комнату, делается петля, т.е. труба, которая, изгибаясь, идет от коллектора в помещение и возвращается обратно, к коллектору. Она обязательно должна выполняться из цельного отрезка трубы. Расстояние между трубами составляет около 30 – 35 см. Расстояние от трубы до стены должно быть меньше – от 7 до 15 см. Крепление к армированной сетке происходит с помощью хомутов или проволоки.

Как укладывать трубы? Два наиболее распространенных способа представлены в таблице. Схематично показано расположение труб и обозначена температурная разница: красные участки – максимальная температура, синие – минимальная (по мере прохождения по системе вода остывает).

Способы укладки труб водяного теплого пола

Способ укладки Описание

Параллельный

parallel

Другое название – «змейка». Трубы укладываются извилистыми линиями, параллельными друг другу. То есть канал тянется от одного конца комнаты в другой, затем возвращается назад. В таком случае участки с уже остывшим теплоносителем будут параллельны тем участкам, где температура воды максимальна. Рекомендуется начинать укладку от так называемых холодных стен, которые являются наружными.

Параллельный способ укладки труб выбирают для небольших и средних по площади помещений

Спиральный

spiral

Другое название – «улитка». Укладка труб осуществляется по спирали, при этом подающая и возвратная трубы укладываются параллельно (лучше делать это одновременно). В центре система замкнута, а концы труб уходят к коллектору. Можно назвать такую схему двойной спиралью, так как трубы все равно идут параллельно друг другу, как при змейке.

Подобный вариант выбирают для больших помещений, так как горячая труба компенсирует идущую ей параллельно уже остывшую

Монтаж водяного коллектора

969887

Приспособление служит для распределения потоков воды и регулировки температуры. Водяной коллектор устанавливают в месте, куда будут выходить концы труб каждого отдельного участка теплого пола. Подающая труба соединяется с подающим узлом коллектора, труба, по которой остывшая вода будет возвращаться в котел, – с обратным узлом. В зависимости от количества участков (помещений), где будет теплый пол, подбирается коллектор с необходимым количеством контуров. Один контур – это одно помещение. Управление температурой каждого контура осуществляется с подающего узла при помощи регуляторов. Это позволяет устанавливать максимально комфортную температуру в каждом помещении. К примеру, если для спальни достаточно 25 °С, то для ванной потребуется значение до 30 °С. Крепится коллектор к стене на дюбель-гвозди. Для этого в конструкции предусмотрены монтажные отверстия. Как правило, устройство скрывается за фальшстенкой или в специальном шкафу.

Обратите внимание! Чтобы подключить трубы к коллектору и обеспечить полноценную работу системы, необходимы дополнительные сантехнические приспособления:  евроконусы, клапаны, термоголовка с датчиком температуры. Все эти комплектующие подбираются по диаметру к коллектору и трубам.

Отдельно стоит сказать про термоголовку, которая необходима для контроля температуры воды. С ней через капиллярную трубку соединен специальный стержень – датчик температуры. Термоголовка устанавливается на входящий клапан коллектора, а датчик помещается внутрь коллектора. Подробные рекомендации по установке можно найти в инструкции производителя, которая прилагается к изделиям.

Завершающий этап

После того как вы собрали систему теплого пола и подключили все компоненты к коллектору, необходимо протестировать ее работоспособность. Если все в порядке и тепло равномерно распределяется по всей площади, занятой системой труб, процесс можно считать успешным. После этого трубы скрывают под стяжкой, а сверху укладывают напольное покрытие.

3. Монтаж электрического теплого пола

Процесс устройства такой системы считается более простым по сравнению с предыдущим, так как не связан с гидравлическими компонентами. Однако и тут есть свои нюансы. Электрический теплый пол не укладывают в места стационарной мебели и бытовой техники. Ставить мебель на нагреваемые поверхности нерационально – как в плане покупки материалов, так и в плане энергопотребления. Но что еще хуже, это может стать причиной перегрева теплого пола и выхода его из строя. Очень важно поэтому тщательно продумать план и нарисовать схему с указанием размеров.

teplyj pol

Подготовка основания

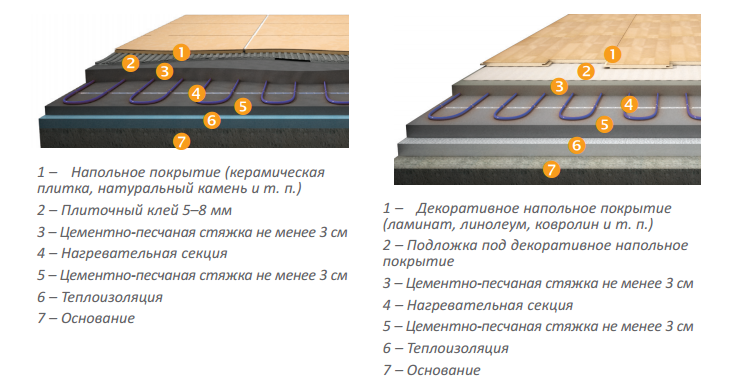

На ровный чистый пол укладывают теплоизоляционный материал. Это делают не только в частных домах, где тепло уходит через пол в землю. На квартиры это тоже распространяется: теплый пол должен греть ваше жилище, а не потолок соседа снизу. Можно уложить на пол пробковую подложку. Сверху на нее – фольгу для отражения теплового излучения.

Укладка нагревательных элементов

Процесс монтажа зависит от типа выбранных нагревательных элементов, места размещения и напольного покрытия. Если вы еще не определились, предлагаем воспользоваться таблицей.

Виды электрических теплых полов

Вид Описание

Нагревательный кабель

1016526

В основе лежит одножильный или двухжильный электрический кабель. Преимуществом является то, что с ним легко маневрировать в узких пространствах и укладывать систему теплого пола, огибая различные препятствия. Кабель укладывают змейкой, фиксируя его на полу с помощью монтажной ленты. Как правило, она входит в комплект поставки, а в инструкции описаны рекомендуемые параметры монтажа.

Подходит для укладки под плитку и в стяжку

Нагревательные маты

913870

Представляют собой отрезки, в которых кабель, чаще всего двухжильный, закреплен на сетке. Главным преимуществом является легкость и скорость монтажа на больших площадях. Можно застилать помещение квадратами или дорожками. Однако не совсем удобно использование отрезков на участках со множеством препятствий, например, когда нужно огибать сантехнику. Резать кабель нельзя! Необходимо подрезать подложку, адаптируя форму полотна под изгиб.

Подходит для укладки под плитку и в стяжку

Пленочный теплый пол

947581

В основе лежат черные графитовые полоски, которые, нагреваясь, являются источником инфракрасного излучения. Такой теплый пол еще называют инфракрасным. Слой материала очень тонкий. Укладывается на фольгированный вспененный полиэтилен. Затем накрывается напольным покрытием. Такой способ выбирают, когда нет времени и желания проводить капитальные работы.

Подходит для укладки под ламинат, паркет, линолеум, ковролин.

Не укладывается под плитку и в стяжку!

Какой бы вид теплого пола вы ни выбрали, при монтаже обязательно руководствуйтесь инструкцией. Для наглядности предлагаем вам иллюстрации по укладке кабельной системы Теплолюкс.

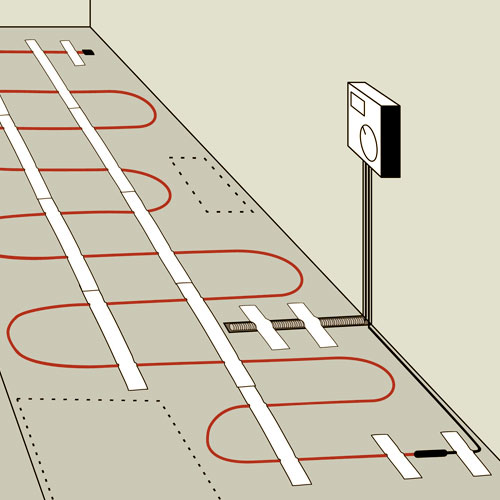

Варианты схем укладки теплого пола на основе нагревательного кабеля

Запомните! При монтаже элементов теплого пола нельзя наслаивать их друг на друга. Не рекомендуется подрезать кабели, пытаясь избавиться от лишних отрезков. Следует заранее подсчитать необходимое количество по площади помещения. В процессе укладки старайтесь не наступать на кабель. Если этого не избежать, действуйте с особой осторожностью, чтобы не повредить его.

Установка терморегулятора

02

Еще до укладки нагревательных элементов надо определиться с местом расположения терморегулятора – туда потребуется вести концы кабеля. Обычно его крепят на стене, высота от пола составляет около 1 м. Посредством электропровода устройство соединяют с нагревательным кабелем. От него же ведут канал в гофротрубе, внутри которой устанавливается датчик температуры, а канал заканчивается в полу. Датчик подключается к электросети. Расстояние от него до терморегулятора составляет 1,5 м. На каждую комнату монтируется один терморегулятор, который будет контролировать и поддерживать температуру в этом помещении, ориентируясь на сигналы датчика. Когда система будет собрана, протестируйте ее работоспособность. Убедитесь, что кабель одинаково хорошо греет все помещение. Только потом можно скрывать его под стяжкой и напольным покрытием. После этого не рекомендуется включать систему до полного схватывания раствора. В зависимости от толщины слоя стяжки может понадобиться от нескольких дней до недели. Не спешите начать эксплуатацию теплого пола, пытаясь с его помощью «высушить» стяжку. Процесс должен завершиться естественным путем.

В этой статье мы представили основные рекомендации по монтажу водяных и электрических теплых полов. Конечно, не удастся уместить все нюансы в один материал. Но мы надеемся, что с ознакомительной точки зрения он будет полезен. Более детальные рекомендации вы найдете в инструкции, которую прилагает производитель.
